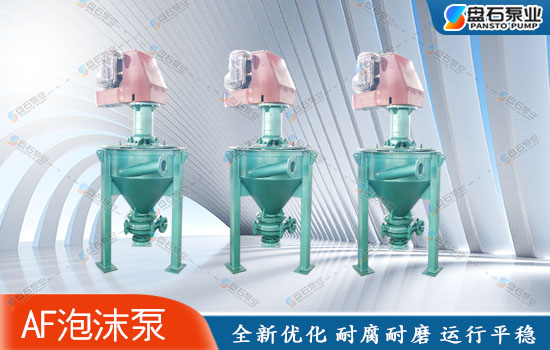

AF系列泡沫泵结构简单、通用化程度高，安装使用方便。
1 传动部分：该型泵传动部分与SP、SPR
系列渣浆通用，轴承体上安装有电机座或电极架，即可以采用直接传动或间接传动，可以方便地更换皮带轮，用来改变泵的转速，以满足工况变化。
2 料箱采用钢结构，设有切向进口和溢流箱，溢流箱可以方便地把多余来再送回料池，切向进口可使物料迅速的进入泵内并消除部分泡沫。
3 泵头：泵头结构与AH系列渣浆泵通用。为双泵壳结构，其泵体、泵盖、前护板等与AH系列相同口径的渣浆泵通用。根据输送介质的不同，过流部件材料可采用：
金属、橡胶或其它非金属材料，对于金属材料，其泵体、泵盖、护套、前护板等与AH系列系统口径渣浆泵通用。对于橡胶或其它非金属材料，前护套、后护套等与 AHR系列
相同口径的渣浆泵通用。
AF型泡沫泵结构包括：泵体、泵盖、前护板、护套、叶轮、护板、料箱、轴、轴承体、轴承、迷宫套、轴套、轴承、端盖、甩油环组成。
