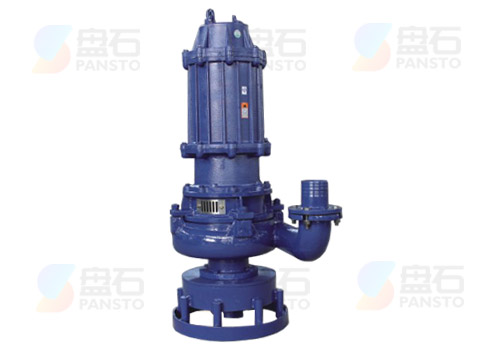

潜污泵特点: WQ/QW潜水排污泵(WQ水泵、QW水泵)主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。用于排送带固体及各种长纤维的淤泥、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合),并且广泛作为抗旱水泵、防洪水泵。
WQ/QW潜水排污泵(WQ水泵、QW水泵)体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制,并备有自动保护装置及控制柜,双导轨自动安装系统等,在安装过程中,不用另建泵房,使用噪音低。
潜污泵结构:WQ潜水排污泵(WQ水泵、QW水泵)结构紧凑,并设置了各种状态显示,保护装置,使得泵运行安全、可靠。
1、独特的电缆密封设计,排除了电缆漏水的隐患。
2、定子采用F级绝缘,装有热保护元件。
3、18.5KW以上泵采用外循环水自动冷却,保证电泵在最低水位状态下安全运行。
4、电机腔下底部装有浮子开关,对电机侧机械密封实施监护。
5、在泵与电机的油室上端装有油水探头,对水泵侧机械密封实施监护,一旦漏水,控制系统将报警保护。
6、波纹管式双端面机械密封,密封材料为碳化钨、碳化硅及硬质合金,防止水进入电机,保证电机安全可靠运转。
7、副叶轮用于平衡机械密封外部压力,防止水进入油室,从而延长电泵的使用寿命。
8、叶轮设计独特,大流道能够通过长纤维及污物,抗堵塞、防缠绕、过流能力强。
使用条件:
1、电机额定电压380V,频率50HZ三相交流电源。
2、输送介质温度不超过40°,(高温可定做)。
3、输送液体介质PH值为4-10。
4、输送介质中固相物容积比在2%以下。
5、输送介质密度小于1.3×103Kg/m3
型号 | 流量m³/h | 扬程m | 电机功率 KW | 口径 | 转速r/min | 电压V |
50WQ10-10-0.75 | 10 | 10 | 0.75 | 50 | 2900 | 220/380 |
25WQ5-22-1.1 | 5 | 22 | 1.1 | 25 | 2900 | 220/380 |
32WQ6-20-1.1 | 6 | 20 | 1.1 | 32 | 2900 | 220/380 |
40WQ7-18-1.1 | 7 | 18 | 1.1 | 40 | 2900 | 220/380 |
50WQ10-12-1.1 | 10 | 12 | 1.1 | 50 | 2900 | 220/380 |
65WQ15-9-1.1 | 15 | 9 | 1.1 | ,, ,65 | 2900 | 220/380 |
50WQ10-16-1.5 | 10 | 16 | 1.5 | 50 | 2900 | 220/380 |
65WQ20-10-1.5 | 20 | 10 | 1.5 | 65 | 2900 | 220/380 |
80WQ40-7-1.5 | 40 | 7 | 1.5 | 80 | 2900 | 220/380 |
100WQ50-5-1.5 | 50 | 5 | 1.5 | 100 | 2900 | 220/380 |
50WQ9-22-2.2 | 9 | 22 | 2.2 | 50 | 2900 | 220/380 |
65WQ20-15-2.2 | 20 | 15 | 2.2 | 65 | 2900 | 220/380 |
80WQ40-10-2.2 | 40 | 10 | 2.2 | 80 | 2900 | 220/380 |
100WQ50-7-2.2 | 50 | 7 | 2.2 | 100 | 2900 | 220/380 |
50WQ15-25-3 | 15 | 25 | 3 | 50 | 2900 | 380 |
65WQ25-18-3 | 25 | 18 | 3 | 65 | 2900 | 380 |
80WQ45-12-3 | 45 | 12 | 3 | 80 | 2900 | 380 |
100WQ60-9-3 | 60 | 9 | 3 | 100 | 2900 | 380 |
50WQ15-30-4 | 15 | 30 | 4 | 50 | 2900 | 380 |
65WQ25-25-4 | 25 | 25 | 4 | 65 | 2900 | 380 |
80WQ40-16-4 | 40 | 16 | 4 | 80 | 2900 | 380 |
100WQ60-12-4 | 60 | 12 | 4 | 100 | 2900 | 380 |
50WQ15-40-5.5 | 15 | 40 | 5.5 | 50 | 2900 | 380 |
65WQ25-30-5.5 | 25 | 30 | 5.5 | 65 | 2900 | 380 |
80WQ40-22-5.5 | 40 | 22 | 5.5 | 80 | 2900 | 380 |
100WQ60-18-5.5 | 60 | 18 | 5.5 | 100 | 2900 | 380 |
80WQ80-13-5.5 | 80 | 13 | 5.5 | 80 | 1450 | 380 |
100WQ110-10-5.5 | 110 | 10 | 5.5 | 100 | 1450 | 380 |
150WQ150-7-5.5 | 150 | 7 | 5.5 | 150 | 1450 | 380 |
